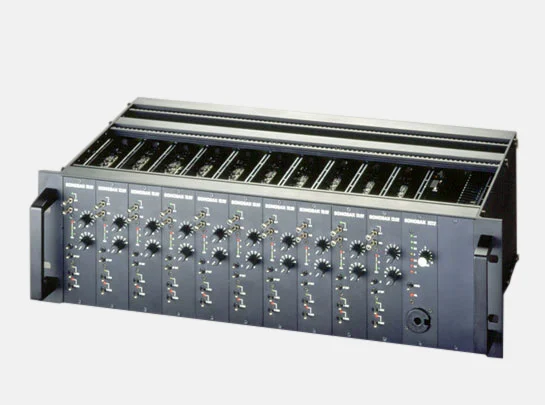

FD-M4

Description

POURQUOI le FD-M4 et le PA-M4 ?

À l’origine, SONOSAX a développé le FD-M4, un amplificateur micro/ligne avec système de distribution, au SOMMET des caractéristiques techniques…

Ce système, en technologie entièrement discrète (Fully Discrete), est incroyable.

Pour certaines applications, comme la distribution fixe ou la sonorisation, nous avons aussi créé le PA-M4. Cette carte est une version simplifiée, avec deux gains seulement : gain unité et gain de +10 ou +20 dB (au choix de l’utilisateur).

Ces trois cartes et leurs variantes sont compatibles : l’utilisateur choisit entre ces solutions de base et peut mélanger différentes cartes dans un même système.

CONFIGURATIONS et EXÉCUTIONS

Il est impossible de décrire ici toutes les possibilités du système complet. Nous pouvons livrer des cartes moins équipées pour des systèmes simplifiés, ajouter une commande de gain à distance, etc. N’hésitez pas à nous envoyer une ébauche de vos besoins, avec le nombre de canaux, les connecteurs, etc. : nous verrons ce que nous pouvons faire.

AVENIR

Nous prévoyons déjà d’étendre le système avec des FILTRES, un ÉGALISEUR et une unité de TRAITEMENT DYNAMIQUE : le système FD/SX/PA sera alors vraiment prêt pour l’avenir !

En achetant la série FD-M4, l’utilisateur peut être certain que ce système, grâce à sa technologie supérieure, restera à la pointe pendant les décennies à venir.

La philosophie de la technologie FD (entièrement discrète)

Avec l’arrivée de l’amplificateur opérationnel (AOP), composant bon marché, facile à utiliser et sobre en énergie, nous sommes probablement tombés, comme d’autres fabricants, dans le piège d’en utiliser à profusion. Ces composants permettent néanmoins de développer des équipements très complexes à des prix raisonnables.

Ces circuits, très utiles pour certaines applications, contiennent un grand nombre de jonctions semi-conductrices sur une très petite surface de silicium, et ont donc des caractéristiques limitées.

Pour dépasser ces limites, et après de nombreux essais comparatifs entre circuits tout transistors et AOP intégrés, nous avons décidé de développer notre propre AOP, uniquement à composants discrets.

Les comparaisons par la mesure montraient peu de différence, mais les essais d’écoute étaient nettement supérieurs, à l’avantage des circuits à transistors. Il faut toutefois noter que notre circuit tout transistors consomme environ 5 fois plus qu’un circuit intégré, compte d’innombrables composants et peut coûter jusqu’à 100 fois plus cher !

Il se présente sous la forme d’un module CMS (composants montés en surface), utilisable dans différents appareils. L’entretien est facilité par l’échange standard du module.

Les AOP FD nous ont permis de réaliser un préamplificateur micro/ligne aux caractéristiques exceptionnelles. Avec seulement 3 étages à transistors, le gain se règle de 0 dB (gain unité) à 80 dB, avec un bruit proche des limites théoriques à toutes les positions de gain. Sa stabilité à chaque valeur de gain, sans atténuateur, autorise un rapport signal/bruit supérieur à 130 dB, soit 20 dB de mieux que les préamplificateurs actuels !

À l’heure où les microphones offrent une dynamique potentielle de près de 130 dB, et où certains fabricants annoncent de nouveaux enregistreurs numériques dépassant 120 dB de dynamique, nous devons pouvoir offrir de telles performances.

Le temps de montée est de 40 V/µs, soit 10 à 100 fois mieux que les systèmes actuels. La bande passante au gain de 60 dB dépasse 150 kHz, pour une réponse en phase correcte.

À l’écoute, jamais on n’avait atteint une telle clarté, une telle transparence et une telle définition des transitoires et des harmoniques. Nos essais pendant le développement (qui a duré près de deux ans) allaient dans ce sens, et nos premiers utilisateurs l’ont confirmé. Certains ingénieurs du son ont même dit entendre bien des choses pour la première fois…

Le retour probable aux instruments acoustiques, riches en harmoniques et en « chaleur », justifie pleinement ce type de circuit.

Forts de notre position de leader dans la création de préamplificateurs micro de haute qualité, nous avons décidé de réaliser nous-mêmes cette première application.
